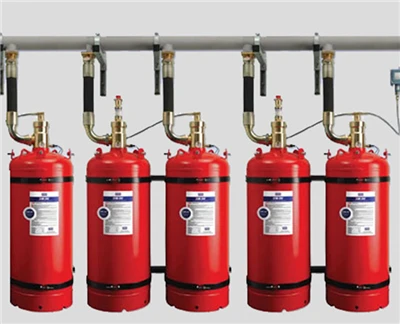

FM200 فائر دبانے والا نظام

انجنیئر سسٹم کا ڈیٹا
ماڈل	QMQ4.2/90N-JM	QMQ4.2/120N-JM	QMQ4.2/150N-JM
سلنڈر کی گنجائش (ایل)	90	120	150
زیادہ سے زیادہ ورکنگ پریشر (ایم پی اے)	5.3
اسٹوریج پریشر (ایم پی اے)	4.2
کام کرنے والے درجہ حرارت کی حد	0 ~ 50 ڈگری (سسٹم روم) ؛ -10 ڈگری (تحفظ کے علاقے میں کم سے کم عارضی)
چارجنگ ریٹ (کلوگرام/m³)	950 سے کم یا اس کے برابر
ایئر ایکٹیویٹنگ پریشر (ایم پی اے)	6.0
آپریٹنگ وولٹیج (V)	AC220
بیک اپ پاور (V)	DC24
ڈسچارجنگ ٹائم (زبانیں)	10 سے کم یا اس کے برابر
سسٹم اسٹارٹ اپ کا طریقہ	خودکار / دستی / ہنگامی کارروائی
منظوری اور معیاری	iso 9001-2015



HFC -227 EA کو آگ پر استعمال نہیں کیا جائے گا جب تک کہ ان کا تجربہ نہ کیا جائے اور اس کی پہچان نہ ہو۔

chemical کیمیکلز یا کیمیکلز کے مرکب کا پتہ لگائیں ، جیسے سیلولوز نائٹریٹ اور گن پاؤڈر ، جو ہوا کی عدم موجودگی میں تیز آکسیکرن کے قابل ہیں۔
vitrective دھاتیں جیسے لتیم ، سوڈیم ، پوٹاشیم ، میگنیشیم ، ٹائٹینیم ، زرکونیم ، یورینیم اور پلوٹونیم۔
met میٹل ہائیڈرائڈز۔
aut آٹو تھرمل سڑن سے گزرنے کے قابل کیمیکلز ، جیسے کچھ نامیاتی پیرو آکسیڈیز اور ہائیڈرازائن۔

اسٹوریج سلنڈر:اسٹوریج سلنڈر کو لازمی طور پر سیدھے مقام پر رکھنا چاہئے اور نقل و حمل کے دوران محفوظ طریقے سے طے کرنا چاہئے۔ اسٹوریج سلنڈر کو موقع پر رول کرنے یا گھسیٹنے کی اجازت نہیں ہے۔ ٹرالیوں ، فورک لفٹوں اور اسی طرح کے محفوظ ہینڈلنگ ٹولز کا استعمال کریں۔

انتباہ: پریشر اسٹوریج سلنڈر کا نامناسب آپریشن بہت خطرناک ہے اور یہ پرتشدد خارج ہونے والے مادہ ، ذاتی چوٹ اور جائیداد میں کمی کا سبب بن سکتا ہے۔ پروڈکٹ کو چلانے سے پہلے ، آپریٹر کو پیشہ ورانہ تربیت حاصل کرنی ہوگی

انتباہ: اگر آؤٹ لیٹ کیپ ضائع ہو جاتی ہے تو ، سلنڈر سیٹ کو ہٹانے سے پہلے سلنڈر والو کے آؤٹ لیٹ پر ایک نیا آؤٹ لیٹ ٹوپی ڈھونڈنا اور انسٹال ہونا ضروری ہے۔

انتباہ: اگر ان تقاضوں پر عمل نہیں کیا جاتا ہے تو ، نامناسب آپریشن سنگین ذاتی چوٹ ، موت اور املاک کو نقصان پہنچا سکتا ہے۔

انتباہ:اس نظام میں بھرا ہوا آگ بجھانے والا ایجنٹ آگ بجھاتے وقت ہائیڈروجن فلورائڈ گیس کی ایک خاص مقدار تیار کرنے کے لئے گل جائے گا۔ ہائیڈروجن فلورائڈ گیس کی اعلی حراستی اہلکاروں کو چوٹ پہنچا سکتی ہے۔ اس سے پہلے کہ آگ بجھانے والا آلہ بجھانے والے ایجنٹ کو جاری کرتا ہے ، تمام اہلکاروں کو تاخیر کی مدت میں ہی منظر کو خالی کرنا ہوگا۔ آگ بجھانے کے بعد ، عملہ منظر میں داخل ہونے سے پہلے راستہ گیس کو فارغ کرنا ہوگا۔







تنصیب اور آپریشن کے لئے احتیاطی تدابیر



1.1. اس سسٹم کی تنصیب سائٹ کو مندرجہ ذیل ضروریات کو پورا کرنا چاہئے:
storage اسٹوریج سلنڈروں کے مابین محیطی درجہ حرارت 0 ڈگری ہے -＋ 50 ڈگری ؛ اسے خشک اور اچھی طرح سے ہوادار رکھنا چاہئے۔
air ہوا میں دھماکہ خیز ، کنڈکٹو دھول اور سنکنرن نقصان دہ مادوں پر مشتمل نہیں ہونا چاہئے ، بصورت دیگر اس آلے کو محفوظ رکھنا چاہئے۔
that ایک کمرہ جو آپریٹرز کے پاس پہنچنا آسان ہے ، داخل ہونا اور باہر نکلنا آسان ہے ، اور آگ کا سبب بننا آسان نہیں ہے۔ کمرے کا دروازہ باہر کی طرف کھلنا چاہئے۔
1.2. پرسنل جو انسٹال ، ڈیبگ اور استعمال کرتے ہیں اس ڈیوائس کو اس آلے کے بنیادی ڈھانچے ، ورکنگ اصول ، کارکردگی اور ایکشن عمل کے ساتھ ساتھ ہر والو کی ساخت اور ورکنگ اسٹیٹ سے واقف ہونا چاہئے۔
1.3. نقل و حمل اور تنصیب کے عمل میں ، سلنڈر گروپ کو گرمی کے منبع کے قریب ہونے سے گریز کرنا چاہئے ، اور تصادم کو روکنے ، لیٹے ، اور الٹا نیچے کو روکنے کے لئے ہلکے سے بھری ہوئی اور ان لوڈ کرنا چاہئے۔
1.4. آگ بجھانے والے ایجنٹ سلنڈر کٹ کا فریم اور ایکٹیویٹنگ گیس سلنڈر کٹ کا فریم اینکر بولٹ کے ذریعہ باندھ دیا جائے گا۔
1.5. سولینائڈ ایکٹیویٹنگ سلنڈر والو ایک حفاظتی پن سے لیس ہے تاکہ نقل و حمل ، تنصیب اور ڈیبگنگ کے دوران تصادم اور کمپن کی وجہ سے سولینائڈ ایکٹیویٹنگ سلنڈر والو کی رساو یا خرابی کو روکا جاسکے۔ سائٹ پر انسٹالیشن مکمل ہونے کے بعد ، سیفٹی پن کو استعمال میں ڈالنے سے پہلے اسے ہٹا دینا چاہئے ، بصورت دیگر والو شروع نہیں ہوگا اور سسٹم ناکام ہوجائے گا۔
1.6. فکسڈ بریکٹ پر سلنڈر کٹ مضبوطی سے انسٹال ہونے کے بعد ، آؤٹ لیٹ بلاکنگ کور کو ہٹایا جاسکتا ہے۔ بحالی کے دوران پائپنگ سے سلنڈر کٹ کو ہٹانے سے پہلے ، سلنڈر والو کے آؤٹ لیٹ کے اوپر حرکت پذیر سلنڈر کٹ پر آؤٹ لیٹ پلگنگ کیپ انسٹال کریں۔
1.7. غیر پیشہ ور تربیت یافتہ اہلکاروں کو حادثات سے بچنے کے لئے انسٹال اور چلانے کی اجازت نہیں ہے۔
1.8. اس سے پہلے کہ آگ بجھانے والا آلہ آگ بجھانے والے ایجنٹ کو جاری کرتا ہے ، تمام کارکنوں کو تاخیر کی مدت میں ہی منظر کو خالی کرنا ہوگا۔ اس نظام میں بھرا ہوا بجھانے والا ایجنٹ آگ بجھاتے وقت ہائیڈروجن فلورائڈ گیس کی ایک خاص مقدار پیدا کرے گا۔ اعلی حراستی ہائیڈروجن فلورائڈ گیس اہلکاروں کو نقصان پہنچا سکتی ہے۔ آگ بجھانے کے بعد ، عملہ منظر میں داخل ہونے سے پہلے راستہ گیس کو فارغ کرنا ہوگا۔



سسٹم آپریٹنگ طریقہ کار



2.1 آپریٹر کو احتیاط سے اس پروڈکٹ کے انسٹرکشن دستی کو پڑھنا چاہئے اور متعلقہ مصنوعات سے واقف ہونا چاہئے۔
2.2 یہ سسٹم کا سامان ، خودکار الارم اور آگ بجھانے والے کنٹرول سسٹم کے ساتھ مل کر ، آگ کا ایک مکمل الارم اور آگ بجھانے کا نظام تشکیل دیتا ہے ، جس میں کنٹرول کے تین طریقے ہیں: خودکار ، بجلی کا دستی ، اور مکینیکل ایمرجنسی دستی۔ یہ تجویز کیا جاتا ہے کہ بغیر پائلٹ تحفظ والے علاقوں میں خودکار کنٹرول اور انسانی تحفظ والے علاقوں میں دستی کنٹرول استعمال کریں۔
2.3 آگ بجھانے والا آلہ آگ بجھانے والے ایجنٹ کو جاری کرنے سے پہلے ، تمام اہلکاروں کو تاخیر کی مدت میں ہی جائے وقوعہ سے خالی کرنا ہوگا۔ آگ بجھانے کے بعد ، عملہ منظر میں داخل ہونے سے پہلے راستہ گیس کو فارغ کرنا ہوگا۔
2.4 جب مکینیکل ہنگامی کارروائی کی ضرورت ہو تو ، مخصوص آپریشن مندرجہ ذیل ہے:
مطلوبہ آگ بجھانے والے علاقے میں سولینائڈ ایکٹیوٹنگ سلنڈر والو کو انپلگ کریں ، اور بٹن کو نیچے دبائیں۔
if اگر ایکٹیویٹنگ گیس سلنڈر کٹ میں نائٹروجن سلنڈر کٹ پر سلنڈر والو کھولنے کے لئے کافی نہیں ہے تو ، پہلے آگ کے علاقے میں سلیکٹر والو ہینڈل کو دبائیں ، دباؤ کا بازو کھولیں ، اور پھر والو کو کھولنے کے لئے سلنڈر والو پر ہینڈل کو موڑ دیں۔
2.5 نظام آگ بجھانے کے بعد ، سلیکٹر والو ، پریشر سوئچ ، چیک والو ، سلنڈر والو وغیرہ کو وقت کے ساتھ دوبارہ ترتیب دیا جانا چاہئے ، اور متعلقہ حصوں کو تبدیل کیا جانا چاہئے۔
2.6 سسٹم انجینئرنگ ڈیزائن کی ضروریات کے مطابق آگ بجھانے والے ایجنٹ اور نائٹروجن کو دوبارہ بھریں۔
2.7 معائنہ کے لئے تیار ہونے کے بعد ، آلہ کو عام کام کرنے والی حالت میں بنائیں۔
2.8 غیر متعلقہ اہلکاروں کو حادثات سے بچنے کے ل this اس سسٹم ڈیوائس کو چلانے سے روکنا چاہئے۔



استعمال اور بحالی کی ہدایات



سلنڈر والو اسمبلی (ایجنٹ سلنڈر کٹ)

3.1 جب والو کو دستی طور پر کھولنے کی ضرورت ہوتی ہے تو ، والو کو صرف ہینڈل کا رخ موڑ کر کھولا جاسکتا ہے۔
3.2 پریشر گیج کی تنصیب: اعداد و شمار میں دکھائے گئے کمپریشن نٹ کے آخر میں تھریڈڈ انٹرفیس دباؤ گیج کا تنصیب کا حصہ ہے۔ تھریڈ کی جڑ کی سطح پر نایلان گاسکیٹ رکھیں اور دباؤ گیج کو رنچ سے سخت کریں۔
3.3 دباؤ کا پتہ لگانے ، سلنڈر والو کے سامنے والے دباؤ کے گیجز نصب کیے جاتے ہیں ، جو اسٹوریج سلنڈر میں دباؤ ظاہر کرسکتے ہیں۔ جب دباؤ کی نشاندہی کی گئی قیمت گرین زون سے کم ہے تو ، اسے دوبارہ بھرنا چاہئے۔
4.4 جب آگ بجھانے والے ایجنٹ کو بھرتے ہو اور گیس ڈرائیونگ کرتے ہو تو ، پریشر گیج کو ہٹا دیں ، فائر بجھانے والے ایجنٹ کی نلی سے اختتام کو مربوط کریں ، اور بھرنے کے لئے کمپریشن نٹ کو ڈھیل دیں۔
3.5 سلنڈر والو سیفٹی ڈایافرام سے لیس ہے تاکہ آگ بجھانے والے ایجنٹ سلنڈر گروپ میں دباؤ کو بہت زیادہ ہونے سے بچایا جاسکے ، اور اسٹوریج سلنڈر کی حفاظت کے لئے دباؤ کو جاری کیا جاسکے۔ عام حالات میں ، سیفٹی ڈایافرام حرکت نہیں کرے گا۔ صرف غیر معمولی حالات میں (جیسے اعلی بھرنے کا دباؤ اور اعلی محیطی درجہ حرارت) ، یہ پھٹ سکتا ہے۔ سیفٹی ڈایافرام کو چالو کرنے اور اسٹوریج سلنڈر کا دباؤ جاری کرنے کے بعد ، سیفٹی ڈایافرام کو فوری طور پر تبدیل کیا جانا چاہئے ، ایک سختی کا امتحان لیا جانا چاہئے ، اور آگ بجھانے والے ایجنٹ کو دوبارہ بھرنا چاہئے۔



سولینائڈ والو (سلنڈر کٹ کو عملی شکل دینا)



4.1 سلنڈر والو ایک حفاظتی پن (جیسا کہ اوپر کے اعداد و شمار میں دکھایا گیا ہے) سے لیس ہے تاکہ نقل و حمل ، تنصیب اور کمیشن کے دوران تصادم اور کمپن کی وجہ سے والو کو خرابی سے بچایا جاسکے ، جس کی وجہ سے سلنڈر والو کی رساو یا خرابی ہوسکتی ہے۔ سائٹ پر تنصیب مکمل ہونے کے بعد ، استعمال میں رکھنے سے پہلے حفاظتی پن کو واپس لیا جانا چاہئے ، بصورت دیگر والو شروع نہیں ہوگا اور سسٹم ناکام ہوجائے گا۔
4.2 ایک سیفٹی ڈایافرام (ڈایافرام برسٹ پریشر 9MPA) سلنڈر والو پر اسٹوریج سلنڈر کی حفاظت کے لئے دباؤ جاری کرنے سے زیادہ داخلی دباؤ کو روکنے کے لئے نصب کیا جاتا ہے۔ ڈایافرام کی حرکت اور اسٹوریج سلنڈر کا دباؤ جاری ہونے کے بعد ڈایافرام کو تبدیل کیا جانا چاہئے۔
4.3 سلنڈر والو کے دو افتتاحی طریقے ہیں: الیکٹرک اسٹارٹ اور مکینیکل دستی۔ الیکٹرک اسٹارٹ کے لئے ، کنٹرولر برقی مقناطیسی ایکٹیویٹنگ ڈیوائس ایکٹ بنانے اور سلنڈر والو کو کھولنے کے لئے والو اوپننگ کمانڈ بھیجتا ہے۔ مکینیکل دستی یہ ہے کہ پلگ کو دستی طور پر ہٹانا اور سلنڈر والو کھولنے کے لئے بٹن دبائیں۔
4.4 سلنڈر والو سلنڈر میں شروع ہونے والی گیس کے دباؤ کو ظاہر کرنے کے لئے پریشر گیج سے لیس ہے۔ جب دباؤ کی نشاندہی کی گئی قیمت گرین زون سے کم ہوتی ہے تو ، ابتدائی گیس کو دوبارہ بھرنا چاہئے۔

سولینائڈ والو (سلنڈر کٹ کو عملی شکل دینا)

4.1 سلنڈر والو ایک حفاظتی پن (جیسا کہ اوپر کے اعداد و شمار میں دکھایا گیا ہے) سے لیس ہے تاکہ نقل و حمل ، تنصیب اور کمیشن کے دوران تصادم اور کمپن کی وجہ سے والو کو خرابی سے بچایا جاسکے ، جس کی وجہ سے سلنڈر والو کی رساو یا خرابی ہوسکتی ہے۔ سائٹ پر تنصیب مکمل ہونے کے بعد ، استعمال میں رکھنے سے پہلے حفاظتی پن کو واپس لیا جانا چاہئے ، بصورت دیگر والو شروع نہیں ہوگا اور سسٹم ناکام ہوجائے گا۔
4.2 ایک سیفٹی ڈایافرام (ڈایافرام برسٹ پریشر 9MPA) سلنڈر والو پر اسٹوریج سلنڈر کی حفاظت کے لئے دباؤ جاری کرنے سے زیادہ داخلی دباؤ کو روکنے کے لئے نصب کیا جاتا ہے۔ ڈایافرام کی حرکت اور اسٹوریج سلنڈر کا دباؤ جاری ہونے کے بعد ڈایافرام کو تبدیل کیا جانا چاہئے۔
4.3 سلنڈر والو کے دو افتتاحی طریقے ہیں: الیکٹرک اسٹارٹ اور مکینیکل دستی۔ الیکٹرک اسٹارٹ کے لئے ، کنٹرولر برقی مقناطیسی ایکٹیویٹنگ ڈیوائس ایکٹ بنانے اور سلنڈر والو کو کھولنے کے لئے والو اوپننگ کمانڈ بھیجتا ہے۔ مکینیکل دستی یہ ہے کہ پلگ کو دستی طور پر ہٹانا اور سلنڈر والو کھولنے کے لئے بٹن دبائیں۔
4.4 سلنڈر والو سلنڈر میں شروع ہونے والی گیس کے دباؤ کو ظاہر کرنے کے لئے پریشر گیج سے لیس ہے۔ جب دباؤ کی نشاندہی کی گئی قیمت گرین زون سے کم ہوتی ہے تو ، ابتدائی گیس کو دوبارہ بھرنا چاہئے۔



سلیکٹر والو



5.1 جب والو کو دستی طور پر کھولنے کی ضرورت ہو تو ، ہینڈل کو دبائیں اور سلیکٹر والو کھولنے کے لئے دبانے والے بازو کو کھولیں۔
5.2 سلیکٹر والو کو عملی شکل دینے کے بعد ، اسے دستی طور پر دوبارہ ترتیب دیا جانا چاہئے اور اس سے پہلے کہ غیر معمولی حالات کے لئے اس کی جانچ پڑتال جاری رکھے۔

پائلٹ نلی چیک والو

انسٹال کرتے وقت ، اسٹارٹ گیس کے بہاؤ کی سمت پر توجہ دیں جو تیر کے ذریعہ اشارہ کیا گیا ہے۔

والو چیک کریں

انسٹال کرتے وقت ، تیر کے ذریعہ اشارہ کردہ بہاؤ کی سمت پر توجہ دیں۔

خارج ہونے والے دباؤ سوئچ

جب سگنل فیڈ بیک ڈیوائس کو چالو کیا جاتا ہے تو ، ری سیٹ بال ہیڈ کو باہر نکالا جاتا ہے۔ دوبارہ ترتیب دینے کے بعد ، آپ اسے استعمال کرنا جاری رکھ سکتے ہیں۔

سیفٹی والو

استعمال کے بعد ، سیفٹی ڈایافرام کو تبدیل کیا جانا چاہئے۔ تبدیل شدہ سیفٹی ڈایافرام اصل مادی ماڈل ، شکل ، سائز اور موٹائی کی طرح ہی ہونا چاہئے ، اور ایک قابل مصنوعات ہونا چاہئے۔



صنعت سے متعلقہ علم



FM200 فائر دبانے کیا ہے؟
ایف ایم 200 ایک صاف ستھرا ایجنٹ فائر دبانے والا ہے جو فائر مثلث (آکسیجن ، حرارت اور ایندھن) سے گرمی کو ختم کرکے کام کرتا ہے۔ یہ ایک بے رنگ ، بدبو کے بغیر ، اور بجلی سے غیر عمل کرنے والی گیس ہے جو صاف کرنے کے لئے کوئی باقی باقی نہیں رہتی ہے۔ یہ مقبوضہ خالی جگہوں اور اوزون پرت کے لئے استعمال کے لئے محفوظ ہے۔



FM200 اور CO2 میں کیا فرق ہے؟

CO2 ، ایک بے رنگ اور بدبو کے بغیر آگ دبانے والا ایجنٹ ، صاف ایجنٹ حل پیش کرتے ہوئے ، گیسیئس فائر دبانے کے زمرے میں آتا ہے۔ دوسری طرف ، FM200 ، جسے HFC -227 EA کے نام سے بھی جانا جاتا ہے ، ایک مصنوعی آگ دبانے والا ایجنٹ ہے جو کم سے کم باقیات کو چھوڑتے ہوئے آگ کو تیزی سے بجھانے میں اپنی کارکردگی کے لئے جانا جاتا ہے۔

ایف ایم 200 اور کلین ایجنٹ فائر دبانے والے نظام میں کیا فرق ہے؟

ایف ایم 200 سسٹم کے برعکس ، ایجنٹ کو مائع کے طور پر محفوظ کیا جاتا ہے اور جب فارغ ہوتا ہے تو اسے گیس میں تبدیل کیا جاتا ہے۔ یہ صاف ستھرا ایجنٹ ہالون کا متبادل ہے اور ہائیڈرو فلورو کاربن بجھانے والے ایجنٹوں کا متبادل ہے لہذا یہ HFC فیز آؤٹ کے تابع نہیں ہے۔



کیا FM200 گیس انسانوں کے لئے نقصان دہ ہے؟
ایف ایم -200} کا استعمال کرتے ہوئے صاف ایجنٹ سسٹم آگ بجھانے کے لئے استعمال ہونے والی سطحوں میں انسانوں کے لئے غیر زہریلا ہیں۔ جب آگ کو دبانے والے نظام کو ڈیزائن کرتے ہو تو ، مقبوضہ جگہوں پر محفوظ رہنے کے لئے صاف ستھرا ایجنٹ حراستی کی سطح کا درست حساب لگانے پر خصوصی زور دیا جاتا ہے۔ کیونکہ یہ واضح ہے ، یہ آپ کے وژن کو غیر واضح نہیں کرے گا۔



کیا FM200 گیس ہے یا جھاگ؟
FM200 ایک غیر فلمی گیس ہے جو آگ کو دبانے کے لئے استعمال ہوتی ہے۔ اس سے الیکٹرانک مصنوعات کو نقصان نہیں پہنچتا ہے ، جو صحیح طور پر استعمال ہوتا ہے یہ لوگوں کے لئے سانس لینے کے لئے محفوظ ہے اور اسے منسلک جگہ میں استعمال کیا جاسکتا ہے ، جس سے یہ اجتماعی ڈیٹا مراکز کے لئے مثالی ہے۔



کیا FM200 ایک باقیات چھوڑ دیتا ہے؟

ایف ایم {{0} class کلاس اے ، بی ، اور سی فائر کے لئے صاف ایجنٹ فائر دبانے والا ہے۔ یہ ایک بے رنگ ، غیر زہریلا گیس ہے جو کوئی باقی نہیں رہتی ہے۔ ان وجوہات کی بناء پر ، ان علاقوں میں اور ان مقامات پر جہاں دوسرے ایجنٹوں کی صفائی کرنا پریشانی کا شکار ہے ان علاقوں میں اعلی قدر والے اثاثوں کی حفاظت کے لئے یہ ایک مثالی حل ہے۔



انسانوں کے لئے کس قسم کا فائر دبانے والا نظام سب سے محفوظ ہے؟
کیا فائر دبانے والے نظام انسانوں کے لئے نقصان دہ ہیں؟

غیر فعال گیس فائر دبانے والے نظام

جب مناسب معیار کے اندر ڈیزائن کیا گیا ہو تو ، یہ سسٹم لوگ محفوظ ہیں اور عام طور پر مقبوضہ کمروں کے لئے منظور شدہ ہیں۔ غیر فعال گیسیں ایسے ماحول کے ل ideal مثالی ہیں جو حساس سازوسامان جیسے سرور روم یا سی این سی مشینوں کے ساتھ صنعتی سہولیات رکھتے ہیں۔
